ALAT PENGUKUR SUHU UDARA part 2

1.    PENGUKUR SINAR MATAHARI JENIS CAMPBLE STOKES

Lamanya penyinaran sinar matahari dicatat dengan jalan memusatkan (memfokuskan) sinar matahari melalui bola gelas hingga fokus sinar matahari tersebut tepat mengenai pias yang khusus dibuat untuk alat ini dan meninggalkan pada jejak pias.

Dipergunakannya bola gelas dimaksudkan agar alat tersebut dapat dipergunakan untuk memfokuskan sinar matahari secara terus menerus tanpa terpengaruh oleh posisi matahari. Pias ditempatkan pada kerangka cekung yang konsentrik dengan bola gelas dan sinar yang difokuskan tepat mengenai pias. Jika matahari bersinar sepanjang hari dan mengenai alat ini, maka akan diperoleh jejak pias terbakar yang tak terputus. Tetapi jika matahari bersinar terputus-putus, maka jejak dipiaspun akan terputus-putus. Dengan menjumlahkan waktu dari bagian-bagian terbakar yang terputus-putus akan diperoleh lamanya penyinaran matahari.

2.    SOLARIMETER DAN PYRANOMETER

Digunakan untuk mengukur radaiasi matahari total. Untuk memperoleh data intensitas matahari secara kontinue, Solarimeter dihubungkan ke sebuah alat pencatat yang dinamakan Chart Recorder yang mempunyai sifat Self Balancing Potentiometric yaitu suatu recorder yang bekerjanya berdasarkan keseimbangan antara signal (tenaga listrik yang masuk berasal dari Solarimeter dengan tenaga listrik dari power supply. Gerakan dan kedudukan pena ditentukan oleh keseimbangan kedua unsur tersebut.

Dengan demikian recorder ini memerlukan tenaga listrik yang diperlukan selain untuk keseimbangan juga untuk menggerakkan pias (Chart) dan jam. Recorder ini sangat peka terutama ketika sedang beroperasi, sedapat mungkin dihindarkan terhadap getaran-getaran yang dapat mengganggu keseimbangan.

3.    THERMOMETER MAXIMUM

Thermometer air raksa ini memiliki pipa kapiler kecil (pembuluh) didekat tempat/  abung air raksanya, sehingga air raksa hanya bisa naik bila suhu udara meningkat, tapi tidak dapat turun kembali pada saat suhu udara mendingin. Untuk mengembalikan air raksa ketempat semula, thermometer ini harus dihentakan berkali-kali atau diarahkan dengan menggunakan magnet.

Dari gambar disamping dapat diilustrasikan bahwa apabila temperatur naik dan kolom air raksa tidak terputus, maka air raksa terdesak melalui bagian yang sempit. Ujung kolom menunjukkan temperatur udara. Apabila suhu turun, kolom air raksa terputus pada bagian yang sempit setelah air raksa dalam bola temperatur menyusut. Ujung lain dari kolom air raksa tetap pada tempatnya.

Untuk pengamatan suhu udara ujung kolom ini menunjukkan suhu udara karena penyusutan air raksa kecil sekali dan dapat diabaikan. Jadi Thermometer menunjukkan suhu udara tertinggi setelah terakhir dikembalikan. Thermometer dikembalikan setelah dibaca.

4.    THERMOMETER MINIMUM

Thermometer minimum biasanya menggunakan alkohol untuk pendeteksi suhu udara yang terjadi. Hal ini dikarenakan alkohol memiliki titik beku lebih tinggi dibanding air raksa, sehingga cocok untuk pengukuran suhu minimum. Prinsip kerja thermometer minimum adalah dengan menggunakan sebuah penghalang (indeks) pada pipa alkohol, sehingga apabila suhu menurun akan menyebabkan indeks ikut tertarik kebawah, namun bila suhu meningkat maka indek akan tetap pada posisi dibawah. Selain itu peletakan thermometer harus miring sekitar 20-30 derajat, dengan posisi tabung alkohol berada di bawah. Hal ini juga dimaksudkan untuk mempertahankan agar indek tidak dapat naik kembali bila sudah berada diposisi bawah (suhu minimum).

Untuk mengembalikan posisi indeks ke posisi aktual dapat dilakukan dengan memiringkan/ membalikkan posisi thermometer hingga indek bergerak ke ujung dari alkohol (posisi suhu aktual).

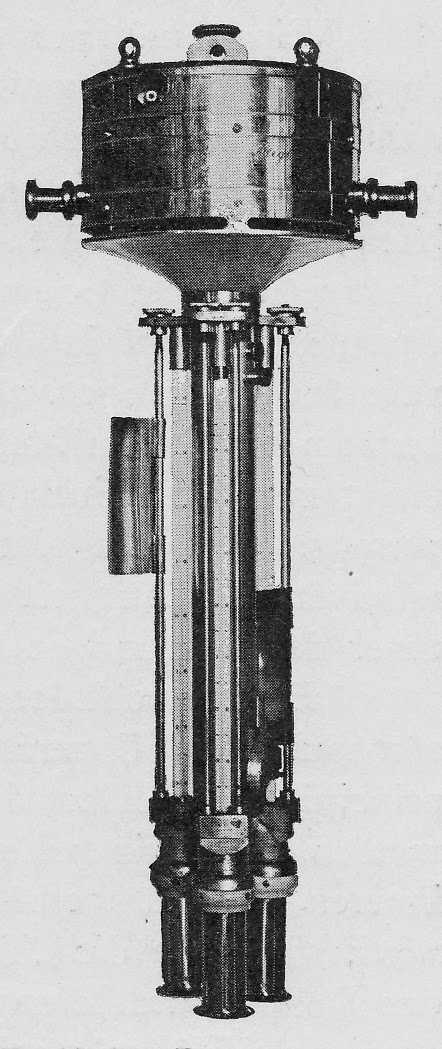

5.    PSYCHROMETER ASSMANN

Psychrometer assmann terdiri dari 2 buah thermometer air raksa dengan pelindung logam mengkilat. Kedua bola thermometer terpasang dalam tabung logam mengkilat. Kipas angin terletak diatas tabung pada tengah alat. Gunanya untuk mengalirkan (menghisap) udara dari bawah melalui kedua bola.

Thermometer langsung menuju keatas. Alat dipasang menghadap angin dan sedemikian sehingga logam mengkilat mencegah sinar matahari langsung ke Thermometer, terutama pada angin lemah dan sinar matahari yang kuat.
